1CH4/1DH4

联系我们文件下载

描述

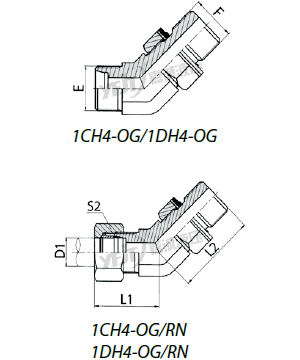

1CH4-OG、1DH4-OG、1CH4-OG/RN、1DH4-OG/RN 45°公制外螺纹可调向柱端 ISO 6149

45°ELBOW MALE ADJUSTABLE STUD END ISO 6149

代号 Part No	螺纹Thread		管子外径D1	尺寸Dimensions			压力等级 MPa
代号 Part No	E	F	Tube O.D	L1	L2	52	压力等级 MPa
1CH4-12-10OG	M12×1.5	M10×1.0	6	25	25.5	14	31.5 轻系列 L
1CH4-14-12OG	M14×1.5	M12×1.5	8	26	30	17
1CH4-16-14OG	M16×1.5	M14×1.5	10	27.3	30.5	19
1CH4-18-16OG	M18×1.5	M16×1.5	12	28	34	22
1CH4-22-18OG	M22×1.5	M18×1.5	15	30	38	27
1CH4-26-22OG	M26×1.5	M22×1.5	18	33	40.5	32
1CH4-30-27OG	M30×2.0	M27×2.0	22	36.2	48	36	16 轻系列 L
1CH4-36-33OG	M36×2.0	M33×2.0	28	38	49.5	41
1CH4-45-42OG	M45×2.0	M42×2.0	35	47	55	50

1DH4-14-12OG	M14×1.5	M12×1.5	6	28	30	17	40 重系列 S
1DH4-16-14OG	M16×1.5	M14×1.5	8	28.3	30.5	19
1DH4-18-16OG	M18×1.5	M16×1.5	10	30	34	22
1DH4-20-18OG	M20×1.5	M18×1.5	12	30	37	24
1DH4-24-22OG	M24×1.5	M22×1.5	16	34.7	40	30
1DH4-30-27OG	M30×2.0	M27×2.0	20	40.2	48	36
1DH4-36-33OG	M36×2.0	M33×2.0	25	45	49.5	46	31.5重系列S
1DH4-42-42OG	M42×2.0	M42×2.0	30	50.8	54	50	25重系列S
