1CT9-SP/1DT9-SP-宁波嘉诚液压有限公司

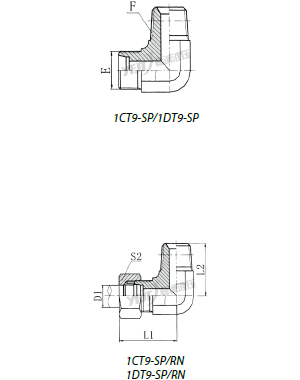

1CT9-SP、1DT9-SP、 1CT9-SP/RN、 1DT9-SP/RN 90° 弯英锥管外螺纹

90° ELBOW BSPT MALE

代号 Part No.	螺纹Thread		管子外径D1	尺寸Dimensions			压力等级 MPa
代号 Part No.	E	F	Tube O.D.	LI	L2	S2	压力等级 MPa
1CT9-12-02SP	M12×1.5	R1/8''×28	6	28	21	14	25 轻系列 L
1CT9-12-04SP	M12×1.5	R1/4''×19	6	30.5	25.5	14
1CT9-14-02SP	M14×1.5	R1/4''×19	8	30.5	23.5	17
1CT9-14-04SP	M14×1.5	R3/8''×19	8	30.5	25.5	17
1CT9-16-04SP	M16×1.5	R1/4''×19	10	32.5	26.5	19
1CT9-16-06SP	M16×1.5	R3/8''×19	10	32.5	28.5	19
1CT9-16-08SP	M16×1.5	R1/2''×14	10	36	36	19
1CT9-18-04SP	M18×1.5	R1/4''×19	12	34	28	22
1CT9-18-06SP	M18×1.5	R3/8''×19	12	34	30.5	22
1CT9-18-08SP	M18×1.5	R1/2''×14	12	36	36	22
1CT9-22-06SP	M22×1.5	R3/8''×19	15	37	32.5	27
1CT9-22-08SP	M22×1.5	R1/2''×14	15	37	36	27
1CT9-22-12SP	M22×1.5	R3.4''×14	15	40.5	43.5	27
1CT9-26-08SP	M26×1.5	R1/2''×14	18	42	39.5	32	16 轻系列 L
1CT9-26-12SP	M26×1.5	R3.4''×14	18	42	43.5	32
1CT9-30-12SP	M30×2.0	R3/4''×14	22	45.8	45.3	36
1CT9-30-16SP	M30×2.0	R1''×11	22	48	50	36
1CT9-36-16SP	M36×2.0	R1''×11	28	49.8	52	41
1CT9-36-20SP	M36×2.0	R1.1/4''×11	28	52.7	57	41
1CT9-45-20SP	M45×2.0	B1.1/4''×11	35	60.7	61	50
1CT9-52-24SP	M52×2.0	R1.1/2''×11	42	67.8	68	60

1DT9-14-04SP	M14×1.5	R1/4''×19	6	31.5	25.5	17	40 重系列 S
1DT9-16-04SP	M16×1.5	R1/4''×19	8	33.7	26.5	19
1DT9-18-04SP	M18×1.5	R1/4''×19	10	36	30.5	22
1DT9-20-04SP	M20×1.5	R1/4''×19	12	36	28	24
1DT9-20-06SP	M20×1.5	R3/8''×19	12	36	30.5	24
1DT9-22-06SP	M22×1.5	R3/8''×19	14	41	32.5	27
1DT9-22-08SP	M22×1.5	R1/2''×14	14	41	36	27
1DT9-24-06SP	M24×1.5	R3/8''×19	16	42.5	33.5	30
1DT9-24-08SP	M24×1.5	R1/2''×14	16	42.5	37.3	30
1DT9-30-08SP	M30×2.0	R1/2''×14	20	49.8	41	36	25 重系列 S
1DT9-30-12SP	M30×2.0	R3/4''×14	20	49.8	45.3	36
1DT9-36-12SP	M36×2.0	R3/4''×14	25	57.3	52	46
1DT9-36-16SP	M36×2.0	R1''×11	25	56.8	52.5	46
1DT9-42-16SP	K42×2.0	R1''×11	25	62.7	56.5	50
1DT9-42-20SP	K42×2.0	R1.1/4''×11	30	62.7	57	50
1DT9-52-20SP	M52×2.0	B1.1/4''×11	38	76.8	67	60
1DT9-52-24SP	M52×2.0	R1.1/2''×11	38	76.8	68	60

过渡接头参考标准

02 Nov, 2023

在工业和建筑领域中，过渡接头是非常重要的一种连接方式。它可以连接不同材料、不同直径、不同形状和不同厚度的管道或管件。在使用过程中，过渡接头不仅需要具备优异的密封性能和耐腐蚀性能，还需要符合相应的标准，以确保其在工作时的安全性和稳定性。目前，国内外都有多种过渡接头标准，其中比较常见的包括美标、欧标、日标和中国国家标准。在本文中，我们将对这些标准进行详细介绍，以帮助读者更好地了解过渡接头的标准和规范...

过渡接头有什么样的作用?

02 Nov, 2023

就这类接头的作用来看，不论是在哪种系统中使用，具体的应用场所是怎样的，作用都是进行过渡，所谓的过渡其实就是用在两个需要连接但本身有不能直接进行连接的接头之间，达到将这样的两个接头连接起来的目的。

过渡接头是什么?

02 Nov, 2023

过渡接头是什么? 事实上大家采用常用的查询方式，在网上查询过渡接头的话，能够获得的资料是非常有限的，大多能够查询到的，都是说它实现两种不同型号的电缆相互连接的电缆接头，但明明很多用户都不是在电缆中使用这种接头，那为什么资料上会说它是一种电缆接头呢? 这只是资料不够齐全导致的，确实有电缆方面使用的过渡接头，这类接头也是电缆接头的一种，但其并不只是能够在电缆方面应用，在电器、液压系统等方面也是有应用的...

1B 英制外螺纹双用接头，用于 60° 阀座

60° 阀座的 1B 英制外螺纹双用接头可用于公制和英制管材。这种多功能性减少了对多种类型配件的需求并简化了库存管理。这些接头适用于高压应用。 60° 阀座设计与适当的扭矩相结合，有助于承受液压系统中常见的高压。 1B 英制外螺纹双用 60° 阀座接头因其独特的 60° 阀座而易于识别，清楚地表明正在使用哪种类型的接头。这有助于快速准确地组装组件。

查看详情

1J9 90° 弯头 JIC 耐压外螺纹 74° 锥体

90°弯头设计允许在有限空间内改变方向。这对于空间有限的液压系统或需要在障碍物周围布置管道或软管时特别有用。 1J9 90° 弯头 JIC 耐压外螺纹 74° 锥体设计用于在连接到内螺纹 74° 锥体接头时形成防漏密封，确保液压或气动流体保留在系统内。这对于防止流体泄漏和保持系统完整性相当重要。 1J9 90° 弯头 JIC 耐压外螺纹 74° 锥体通常由钢或不锈钢等优质材料制成，这使得它们耐用且...

查看详情

AJJG 90° 弯头美制外螺纹 74° 锥形三通接头

这种类型的 AJJG 90°弯头美制外螺纹74°锥形三通接头允许以 90 度角连接三个液压管路，这对于引导各个方向的流体流动非常有用。它为液压系统的设计和布局提供了灵活性。 74°锥座设计以其优异的密封性能而闻名。当与兼容的管道或软管正确使用时，它可以形成可靠且防漏的连接，从而可大限度地减少流体泄漏的风险。美制接头（包括 AJJG 90°弯头美制外螺纹74°锥形三通接头）设计用于承受高压应用。...

查看详情

4F 美制ORFS 外螺纹 O 形圈紧密封插头配件

根据所使用的材料，4F 美制ORFS 外螺纹 O 型圈紧密封塞配件可提供出色的耐腐蚀和耐化学暴露性能。这对于石油和天然气、化学加工等行业非常重要。在许多情况下，O-RFS 接头在拆卸和重新组装连接时可以重复使用，从而节省成本并减少浪费。 4F 美制ORFS 外螺纹 O 形圈紧密封塞接头用途广泛，可用于各种应用，包括液压系统、气动系统、燃油管路等。它们有不同的尺寸和材料可供选择，以满足特定的需求。

查看详情

1F9 90° 弯头美制ORFS 外螺纹 O 形圈接头

90° 弯头设计可在狭窄或封闭的空间中实现紧凑且节省空间的连接。它可以布置软管或套管，以减少障碍物并降低扭结或损坏的风险。 1F9 90° 美制ORFS外螺纹O型圈密封接头的90°弯头形状确保流体流动顺畅。这有助于保持系统效率并减少压降，使其成为高压液压应用的理想选择。 1F9 90° 美制ORFS外螺纹 O 形圈接头设计用于承受高压环境，是高压下可靠连接的优选液压系统。

查看详情

26791 90° 美制JIC 内螺纹 74° 锥座软管接头

26791 90° 美制JIC 内螺纹 74° 锥座软管接头通常由高强度材料制成，并经过镀锌或其他防腐处理，以确保其在恶劣环境中的耐用性。这种材料选择确保接头能够承受高压液压系统的要求，同时抗腐蚀和磨损，延长其使用寿命。这使它们成为工业和重型机械应用的理想选择。 26791 90° 美制JIC 内螺纹 74° 锥座软管接头采用 74° 锥座设计，这是一种出色的密封解决方案。这种设计不仅提供优越的密...

查看详情

26711D 美制JIC 内螺纹 74° 锥座双六角软管接头

26711D 美制JIC 内螺纹 74° 锥座双六角软管接头经过精密设计和制造，具有双六角形外部形状，符合 JIC（美国联邦接头）液压标准。连接器的内部结构包括74°锥形密封座，在连接时提供出色的密封性能，同时确保高压条件下的安全操作。此外，该连接器采用双六角形设计，在安装和拆卸过程中提供更好的操作性和紧固力。 26711D 美制JIC 内螺纹 74° 锥座双六角软管接头通常由优质钢制成，以确保其...
