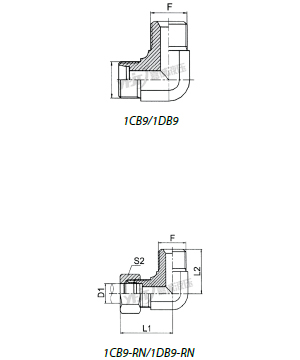

1CB9/1DB9

联系我们文件下载

描述

1CB9 、1DB9 、1CB9-RN 、1DB9-RN 90°弯英管螺纹60锥密封

90° ELBOW BSPTHREAD6CCONE SEALING

代号 Part Na	螺纹Thread		管子外径D1	尺寸Dimensions			压力等级 MPa
代号 Part Na	E	F	Tube O.D.	L1	L2	S2	压力等级 MPa
1CB9-12-04	M12×1.5	G1/4''×19	6	30.5	24.5	14	31.5 轻系列 L
1CB9-14-04	M14×1.5	G1/4''×19	8	30.5	24.5	17
1CB9-14-06	M14×1.5	G3/8''×19	8	31.5	27.5	17
1CB9-16-04	M16×1.5	G1/4''×19	10	32.5	26.5	19
1CB9-16-06	M16×1.5	G3/8''×19	10	32.5	27.5	19
1CB9-16-08	M16×1.5	G1/2''×14	10	36	34.5	19
1CB9-18-04	M18×1.5	G1/4''×19	12	34	27.5	22
1CB9-18-06	M18×1.5	G3/8''×19	12	36	28.5	22
1CB9-18-08	M18×1.5	G1/2''×14	12	35.5	34.5	22
1CB9-22-06	M22×1.5	G3/8''×19	15	37	31	27
1CB9-22-08	M22×1.5	G1/2''×14	15	37	34.5	27
1CB9-26-08	M26×1.5	G1/2''×14	18	42	37.5	32
1CB9-30-12	M30×2.0	G3/4''×14	22	46	41	36	16 轻系列
1CB9-36-16	M36×2.0	G1''×11	28	49.8	47.5	41
1CB9-45-20	M45×2.0	G1.1/4''×11	35	60.7	54.5	50
1CB9-52-24	N62×2.0	G1.1/2''×11	42	67.8	63	60

1DB9-14-04	M14×1.5	G1/4''×19	6	325	24.5	17	63 重系列 5
1DB9-16-04	M16×1.5	G1/4''×19	8	38.7	26.5	19
1DB9-16-06	M16×1.5	G3/8''×19	8	38.7	27.5	19
1DB9-18-04	M18×1.5	G1/4''×19	10	36	27.5	22
1DB9-18-06	M18×1.5	G3/8''×19	10	36	28.5	22
1DB9-18-08	M18×1.5	G1/2''×14	10	38	34.5	22
1DB9-20-04	M20×1.5	G1/4''×19	12	36	27.5	24
1DB9-20-06	M20×1.5	G3/8''×19	12	36	28.5	24
1DB9-20-08	M20×1.5	G1/2''×14	12	38	34.5	24
1DB9-22-08	M22×1.5	G1/2''×14	14	41	34.5	27
1DB9-24-06	M24×1.5	G3/8''×19	16	42.5	32	30	40 重系列
1DB9-24-08	M24×1.5	G1/2''×14	16	42.5	35	30
1DB9-24-12	M24×1.5	G3/4''×14	16	445	40	30
1DB9-30-12	M30×2.0	G3/4''×14	20	49.5	41	36
1DB9-36-08	M36×20	G1/2''×14	25	56.8	42.5	46
1DB9-36-12	M36×20	G3/4''×14	25	56.8	43.5	46
1DB9-36-16	M36×20	G1''×11	25	56.8	47.5	46
1DB9-42-20	M42×20	G1.1/4''×11	30	62.7	50.5	50
1DB9-52-24	N62×20	G1.1/2''×11	38	76.8	63	60	3L5重系邪
